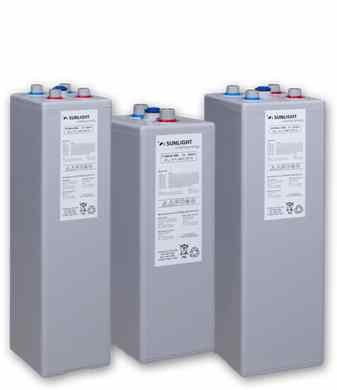

Аккумуляторы Sunlight серии OPzV

Техническая спецификация герметизированных стационарных элементов серии OPzV

Применение

OPzV — элементы фирмы SUNLIGHTотносятся к необслуживаемым свинцово-кислотным батареям со сроком службы более 18 лет. В условиях повышенных требований к надёжности батарей при аварийном периоде от 1 ч до более 10 ч — использование OPzV — элементов фирмы SUNLIGHT является наиболее оптимальным. Их используют для снабжения резервным током телефонных узлов связи, в системах телекоммуникации и промышленных установках, в системах автоматики на железнодорожном, воздушном и водном транспорте, а также для надёжного аварийного энергоснабжения в различных областях промышленности.

Типы, ёмкости, размеры, вес

Тип	C10	C5	C3	C1	Ri 1)	Ik 2)	Длина	Ширина	Высота (мaкс.)	Вес
	Ач	Ач	Ач	Ач	мОм	A	мм	мм	мм	кг
Uкон В/элемент	1,80	1,75	1,75	1,75
4 OPzV 200	213	192,5	170,7	115,2	1,02	2,01	103	206	378	19,5
5 OPzV 250	267	242,5	216	145,5	0,83	2,47	124	206	378	23,5
6 OPzV 300	319	288,5	255,6	171	0,7	2,93	145	206	378	28
5 OPzV 350	383	343,5	302,1	198,4	0,66	3,08	124	206	495	31
6 OPzV 420	453	406	357,6	237,4	0,53	3,88	145	206	495	36,5
7 OPzV 490	520	464,5	407,7	266,4	0,5	4,08	166	206	495	42
6 OPzV 600	654	585	508,2	314,3	0,49	4,17	145	206	667	50
8 OPzV 800	891	799	698,7	438,3	0,35	5,84	191	210	668	68
10 OPzV 1000	1105	987	858	532	0,29	7,17	233	210	670	82
12 OPzV 1200	1340	1193,5	1032,9	630,5	0,24	8,54	275	210	669	97
12 OPzV 1500	1611	1450,5	1240,2	729,7	0,22	9,36	275	210	820	120
16 OPzV 2000	2148	1923,5	1634,7	955,7	0,17	12,2	399	214	795	165
20 OPzV 2500	2687	2407	2048,7	1202	0,13	15,19	487	212	793	200
24 OPzV 3000	3326	2993	2569,8	1511,6	0,11	18,3	576	212	793	240

1), 2) Соответственно внутреннее сопротивление и ток короткого замыкания согласно IEC 896-1;

Конструкция

Положительный электрод — трубчатая пластина в коррозионноустойчивом сплаве PbCaSn.

Отрицательный электрод — решетчатая пластина в сплаве PbCaSn.

Сепаратор — микропористый.

Электролит — серная кислота плотностью 1,26г/см3 посредством пирогенной кремниевой кислоты увязана в гель.

Корпус и крышка — ударопрочный ABS (акрило—бутанодиен-стирол) серой окраски.

Клапан — односторонний клапан с защитой против обратного зажигания,открывающийся при давлении 120 мбар.

Полюсный борн — 100% непроницаемый для газа и электролита, под болт M10.

Соединитель (перемычка) — гибкий изолированный медный кабель с поперечными сечениями 25, 35, 50, 70, 95 или 120 мм²; по заказу: жесткие (шинные) с поперечными сечениями 90, 150 или 300 мм²

Заряд

Ток заряда — Iмакс не ограничен.

Напряжение заряда U = 2,25 В/элемент при интервале температур от 10°С до 30°С.

Температурный коэффициент ?U/?T = ?0,003 В/°C при среднемесячной температуре ниже 10°C.

Ток в режиме подзаряда около 15 мА на 100Ач, до 30 мА на 100 Ач к концу срока эксплуатации.

Заряд повышенным напряжением U = 2,33 — 2,40 В/элемент, ограничен по времени.

Время заряда — до 90% 6ч при начальном токе 1,5 x I10, напряжении 2.23 В/элемент (при 50% разряде от C10).

Разряд

Рекомендуемая температура 20°C.

Начальная ёмкость 95% на 1 цикле; 100% на 5 цикле.

Степень разряда обычно до 80%.

Глубокий разряд следует избегать степени разряда более 80% и разрядов ниже конечных напряжений разряда.

Техническое обслуживание

Каждые 6 месяцев проверять напряжение батареи, напряжения и температуры на контрольных элементах.

Каждые 12 месяцев заносить в протокол напряжение батареи, напряжение на элементах и температуру.

Особенности эксплуатации

Срок службы 18 лет при 20°С.

Обслуживание — во время срока службы долива воды не требуется.

Количество циклов более 1650 (при 60% разряда).

Саморазряд не более 2% в месяц при 20°C.

Температура эксплуатации от ?20°C до 45°C, рекомендуется от 10°C до 30°C.

Требования к вентиляции — объем свежего воздуха при сплавах с низким содержанием сурьмы 50%от V (V=0,07Iзар. n, где: Iзар. — наибольший зарядный ток, А; n — количество элементов аккумуляторной батареи), м?/ч.

Транспортировка — при транспортировке по шоссе не является опасным грузом.
